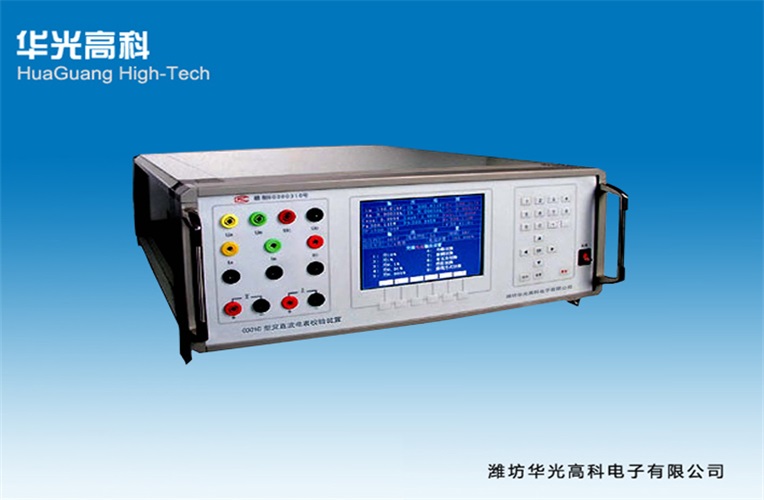

交流采样装置校验仪,变送器校验装置
产品简介
功能特点
2:可生成2~31次谐波的畸变波,谐波个数、次数、幅度以及谐波对基波的相位均可程控。
3:功放的工作频带为40Hz~1kHz,有良好的线性。电流功放为恒流源,电压功放为恒压源。
4: 由于重量轻,因此更适合用于现场校验交流采样器和电测量变送器。
5:可离线(虚负荷)校验或在线(实负荷)检验交流采样器。
6:设有RS-232接口。通过上位机软件,由PC控制本装置可进行自动或手动检验,并对结果进行处理和管理。
7:设有大容量的非易失性存贮器,可存贮300台检测原始数据,以供查阅和上传。
8: 显示器采用6.5英寸TFT彩色液晶屏,图表字符显示清晰亮丽。
技术指标
·电流量程 1A、5A, 每相输出容量 10VA;
·电压、电流调节范围 0~120%, 调节细度 5×10 ;
·频 率 调节范围 45~65Hz,调节细度0.001Hz, 调定值准确度 5×10;
·相 位 调节范围 0~359.99°,调节细度 0.01°;
·电压、电流、功率测量准确度0.05%;
·电压、电流输出波形失真度≤0.3%;
·电压、电流及功率输出稳定度≤0.01%/60s(峰-峰值);
·谐波 2~31次, 幅度 0~20%, 相位细度0.01°·N(N为谐波次数)。
·模拟量输出(选项)
电压量程 ±1、±5、±10V;
电流量程 ±1、±2.5、±5、±10、±20mA;
·变送器测量
直流电压 ±1、±5、±10V、±20、1~5、2~10 、1~3~5、2~6~10V, 准确度 0.02%;
直流电流 ±1、±2.5、 ±5、±10、 ±20、4~20、4~12~20mA, 准确度 0.02%;
纹 波 准确度1%;
响应时间 40ms;
·在线测量 0~120V、0~6A 0.1%;
·工作电源 单相220V±10%, 50Hz±5%;
·使用环境 温度20℃±10℃, 相对湿度≤85%RH;
·体积重量 460×360×175mm,约15kg。
